В данной статье представлены конструктивные особенности и типы гофрированных оболочек – гибких металлорукавов, производимых в компании ТД “Синергия”. Конструкция рукава зависит от его назначения, способа и материала изготовления.
О
болочки типа СРГС (стальные рукава герметичные сварные)
Образуются сверткой по спирали предварительно спрофилированной стальной ленты с последующей контактно-шовной сваркой по вершине гофра.
Металлорукава типа СРГС изготавливаются диаметром 20 – 350 мм и длиной от 250 до 6000 мм. Для изготовления металлорукавов применяется стальная лента толщиной 0,15 – 0,20 мм.
Оболочки типа РГТ, РГТС (рукава герметичные трубные и из трубных сварных заготовок)
Производятся из трубных заготовок методом гидроформовки. Гофры располагаются параллельно по кольцу. Гофрированные оболочки РГТС изготавливаются однослойными и двухслойными.
Трубные заготовки могут быть цельнотянутые, сваренные контактно-шовной сваркой внахлест по длине металлорукава, сваренные аргонодуговой сваркой встык по длине металлорукава.
Для производства сварных труб применяется лента из нержавеющей стали 12Х18Н10Т толщиной 0,15; 0,20; 0,26; 0,30 мм.
Оболочки типа РГТ, РГТА (рукава герметичные со спиральным гофром из цельнотянутых труб и труб, сваренных аргонодуговой сваркой)

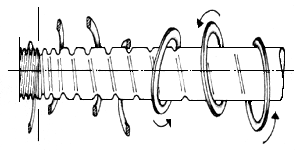

Внутренний условный проходной диаметр оболочек – от 6 до 32 мм. Толщина исходного материала 0,2-0,3 мм. Заготовкой для изготовления оболочек служит труба, сформованная из тонкой стальной ленты и сваренная по длине трубы встык аргонодуговой сваркой. Для гофрирование трубы используется метод наружной обкатки профильными формующими кольцами по винтовой линии. Для повышения уровня несущей способности во впадину гофра может укладываться спираль из высокопрочной нержавеющей проволоки.
Оплетка гибкой оболочки
Гибкая оболочка оборудуется металлической оплеткой в целях повышения прочности и предохранения оболочки от механических воздействий. Металлическая оплетка способствует работоспособности рукава при воздействии статистических осевых и радиальных нагрузках, а также пульсаций давлений, образующихся при движении по трубопроводу жидкостей и газов. Конструкция оплетки рукавов представляет собой сетчатый тип и изготавливается из стальной нержавеющей проволоки 12Х18Н9Т диаметром 0,3; 0,4; 0,5; 0,6.
В целях увеличения статической прочности металлорукавов применяются двухслойные и трехслойные типы оплетки.
