Металлорукав под приварку

Что такое металлорукав под приварку

Родоначальником всех рукавов считается металлический рукав под приварку, который состоит из следующих элементов:

  • Арматура под приварку (стакан) представляет собой болванку определенного размера, сделанную из стали. Толщина ее стенки составляет от 1,6 – 3,0 мм.
  • Гофра – основа рабочей части трубопровода, выполнена из нержавеющего сплава.

Сильфон имеет хорошую выносливость и гибкость. Подборка материала выполняется в соответствии с техническим заданием и средой.

Металлическое и наружное защитные покрытия выполнены из стали и стальной проволоки соответственно.

Применение

Металлорукава представленного типа используют при подаче воды, пара или оттока конденсата из системы. В силу того, что данное оборудование из нержавеющей стали полностью герметично, его достаточно часто используют в промышленных производствах для передачи жидкостей и газов под высоким давлением, а также в вакуумных системах. Особое внимание стоит уделять эластичности и упругости рукавов, так как промышленное оборудование в основном рассчитано на подключение нескольких элементов. В таких сооружениях металлорукава соединяются с концевыми устройствами, выполненными из нержавеющего сплава, легированной стали, либо из сплава, устойчивого к агрессивным средам. Гибкие металлические рукава с основанием из сильфонных шлангов предназначены для взаимодействия с более агрессивными веществами и средами.

Металлорукава под приварку имеют достаточно простой технологический монтаж и надежное соединение. Благодаря металлическому сильфону они отлично выполняют свои функции даже при осевых смещениях и невосприимчивы к вибрациям.

Купить металлорукава под приварку, произведенные в компании ТД «Синергия», не представляет труда. Мы предлагаем приемлемые цены, и все материалы всегда в наличии.

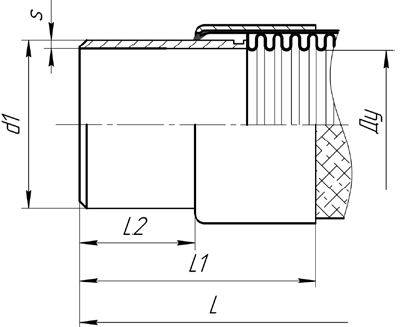

A01.Стандартное исполнение МРВД из нержавеющей стали с концевой арматурой под приварку

A01.Стандартное исполнение МРВД из нержавеющей стали с концевой арматурой под приварку

Металлорукав под приварку МРВД, характеристики

Ду Диаметр штуцера наружный Диаметр стакана Общая длина присоединительной арматуры Рабочая часть штуцера Толщина штуцера
d1 Предельное отклонение d2 Предельное отклонение L1 L2 Предельное отклонение S
А01 А02 А01 А02
 6  10,1  ±0,1  12,2  ±0,2  50  40  30  20  -1,0  1,8
 8  12  ±0,1  16  ±0,3  60  45  40  25  -1,0  1,8
 10  13,5  ±0,1  17,8  ±0,4  60  45  40  25  -1,0  1,8
 12  17,2  ±0,1  21,4  ±0,4  60  45  40  25  -1,0  1,8
 16  21,3  ±0,1  25,2  ±0,4  60  45  40  25  -1,0  2
 20  26,9  ±0,1  31,2  ±0,4  65  50  40  25  -1,0  2,3
 25  33,7  ±0,1  38  ±0,5  65  50  40  25  -1,0  2,6
32 42,4 ±0,2 47,4 ±0,5 65 50 35 20 -1.0 2,6
40 48,3 ±0,3 57,4 ±0,5 70 55 35 20 -1,0 2,6
50 60,3 ±0,3 68,4 ±0,6 80 55 45 20 -1,0 2,9
65 76,1 ±0,3 85,4 ±0,6 79 54 45 30 -1,0 2,9
80 88,9 ±0,4 103,2 ±0,7 80 55 45 30 -1,0 3,2
100 114,3 ±0,4 130 ±0,7 80 65 45 30 -1,0 3,6
125 139,7 ±0,4 160,5 ±0,8 80 65 45 30 -1,0 4
150 168,3 ±0,7 185,5 ±0,9 103 83 60 40 -1,0 4,5
200 219,1 ±0,7 240,5 ±1,0 103 83 60 40 -1,0 6
250 273 ±0,7 293 ±1,0 125 105 80 60 -1,0 6,3

Обозначения концевой арматуры при различном исполнении:

А01 – концевая арматура из нержавеющей стали марок12Х18Н10Т, 08Х18Н9 и их аналогов

А02 – укороченная концевая арматура из нержавеющей стали марок 12Х18Н10Т, 08Х18Н9 и их аналоги

Возможно исполнение штуцера по требованию заказчика по согласованному чертежу.



Как заказать металлорукава под приварку

Компания ТД «Синергия» предлагает рукава под заказ по представленным клиентом параметрам. Мы гарантируем минимальные сроки поставки.

Цена металлорукавов зависит от размеров изделия, марки стали и вида присоединительной арматуры, а также предназначения и условий эксплуатации рукава.

Наши преимущества

  • Используемая при производстве высококачественная сталь
  • Современное немецкое оборудование
  • Высококвалифицированный коллектив
  • Строгий контроль качества продукции

Результат:

  • Широкий ассортимент металлорукавов — у нас вы наверняка подберете гофры, нужные для ваших задач
  • Срок безопасной службы металлорукавов под приварку при соблюдении условий эксплуатации — от 10 лет
  • Гарантия на всю продукцию от 12 месяцев
  • Срок поставки — от 2 до 5 недель в зависимости от вашего региона
  • Отлаженная доставка в любую точку России, Казахстана, Киргизии, Белоруссии и других стран СНГ
  • Предоставляется полный пакет документов
  • Мы индивидуально подходим к каждому заказчику
  • Осуществляем гибкую ценовую политику
  • У нас минимальные цены: уточните цену на металлорукава по телефону или отправьте заявку
