Исходя из опыта работы с различными металлорукавами существующих диаметров и типов, стало известно, что гидравлическое сопротивление металлорукавов или потери давления на 1 м трубопровода в металлорукавах значительно вышеснижения давления в гладких трубопроводах (в 1,2-4 раза). В тех частях трубопровода, где потери хотя бы небольшой доли давления имеют большое значение, необходимо устанавливать металлорукава большого диаметра.

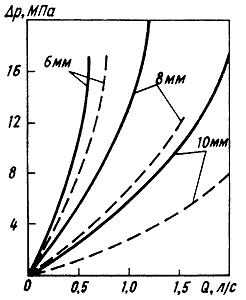

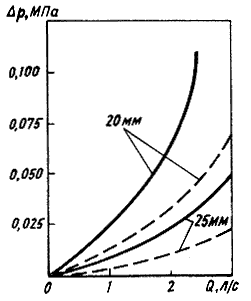

Сравнительные характеристики потерь давления Δр в гладких и гофрированных трубопроводах в зависимости от их внутренних диаметров и расхода жидкости Q:
– – – – – гладкий трубопровод;
——— гофрированный трубопровод
Результаты исследований позволяют принять ориентировочно:
1. Гидравлическое сопротивление металлорукавов с внутренним диаметром 6 мм незначительно (в 1,2 раза) превышает потери давления в гладком трубопроводе с тем же диаметром.
2. Потери давления в металлорукавах средних диаметров (8-25) в 2 раза выше, чем в гладких трубопроводах, и абсолютная величина потерь давления в металлорукавах при внутреннем диаметре 25 мм и расходе 3 л/с может составить 0,05 МПа (0,5 кгс/см2).
3. Снижение давления в металлорукавах больших диаметров (70-100 мм) в 2-3,9 раза выше, чем в гладких трубопроводах.
4. Изменение рабочего давления в гибком трубопроводе незначительно влияет на потери давления по его длине. Проведенные экспериментальные исследования по определению потерь давления в прямых и изогнутых металлорукавах различных типов и диаметров показали, что они в изогнутом металлорукаве увеличиваются. При определенных радиусах изгиба Rизг потери могут возрастать на 20-50 % по сравнению с потерями в прямых металлорукавах.
