Металлорукав с арматурой сфера-штуцер РГМ

Металлорукав со встроенной арматурой сфера-штуцер

Металлический рукав представляет собой герметичный, гибкий, гофрированный трубопровод покрытый оплеткой и оборудованный концевой арматурой.

Основная сфера применения  металлорукавов РГМ – компенсация монтажных деформаций жестких трубопроводов и температурных колебаний.

Металлорукава применяют для транспортировки различных сред, подходят для перемещения взрывоопасных и ядовитых веществ и может состыковываться с различными элементами трубопровода. Металлические рукава производства компании ТД “Синергия” применяются практически во всех видах промышленности, даже пищевой. Это говорит о высоких санитарно-гигиенических показателях изделия.

Диаметр металлических рукавов разный от 6 до 350мм, в длину от 2500 до 6000мм. если длина рукава превысила 2 метра, некоторые элементы металлического рукава могут производится при помощи негнущихся соединений, которые необходимо установить на опоры.

Основным фактором увеличения срока эксплуатации металлического рукава является его профессиональный монтаж и грамотная эксплуатация на трубопроводе.

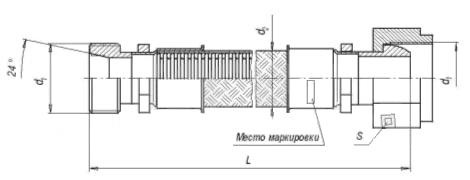

Металлорукав с арматурой сфера-штуцер РГМ

Резьбовое соединение

Обозначение Dу, мм d1, мм d2, мм S,мм Ру, МПа(кгс/см2)
014.31.11.СШ-8 8 М16×1-5Н6Н 14,7 19 15 (150)
-10 10 М18×1,5-5Н6Н 17,5 22 15 (150)
-14 14 М26×1,5-5Н6Н 20 32 10 (100)
-20 20 М30×2-5Н6Н 29 36 6,3 (63)
-25 25 М36×2-5Н6Н 36,5 41 6,3 (63)
-32 32 М45×2-5Н6Н 43 50 4 (40)

Предельно допустимые соотношения длины рукава и его диаметра Ду

Длина рукава, мм Предельные отклонения
Ду не более 50 мм Ду более 50 мм
250-1000 +10 +15
1000—1500 +30 +30
1500—3000 +40 +60
3000—6000 +100 +200

Металлорукав с арматурой сфера-штуцер РГМ, основные разновидности

Металлорукав РГМ 014.31.11.СШ-8
Металлорукав РГМ 014.31.11.СШ-10
Металлорукав РГМ 014.31.11.СШ-14
Металлорукав РГМ 014.31.11.СШ-20
Металлорукав РГМ 014.31.11.СШ-25
Металлорукав РГМ 014.31.11.СШ-32

Металлорукава с арматурой сфера-штуцер производятся любой длины и могут комплектоваться фитингами любых европейских и российских стандартов.
