Металлорукав с арматурой конус-штуцер РГМ

Металлические рукава с арматурой конус-штуцер

Металлические рукава представляют собой гибкие, герметичные, гофрированные трубопроводы, покрытые оплеткой и встроенной концевой арматурой. Используются для компенсации монтажных и температурных деформаций жестких трубопроводов.

Применяют металлорукава и для транспортировки всевозможных сред, даже агрессивных и взрывоопасных. Соединяются с различными элементами трубопроводов. Металлические рукава применяются практически во всех видах промышленности, даже пищевой. Это говорит о высоких, санитарно – гигиенических показателях металлических рукавов.

Диаметр металлических рукавов разный от 6 до 350мм, в длину от 2500 до 6000мм. в случаях если длина рукава превысила 2метра, некоторые элементы металлического рукава могут производится при помощи негнущихся соединений, которые необходимо установить на опоры.

Основным фактором увеличения срока эксплуатации металлического рукава является его профессиональный монтаж и грамотная эксплуатация на трубопроводе.

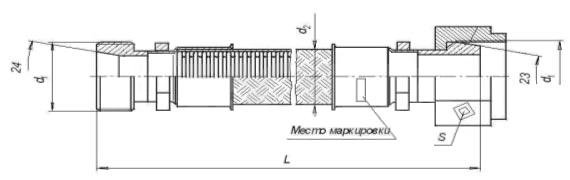

Металлорукав с арматурой конус-штуцер РГМ

Ниже указаны модели металлических рукавов, которые изготовляются с арматурой конус-штуцер

Резьбовое соединение

Обозначение Dу,мм d1, мм d2,мм S,мм Ру,МПа (кгс/см2)
012.31.11.КШ-8 8 М16×1-5Н6Н 14,7 19 15 (150)
-10 10 М18×1,5-5Н6Н 17,5 22 15 (150)
-14 14 М26×1,5-5Н6Н 20 32 10 (100)
-20 20 М30×2-5Н6Н 29 36 6,3 (63)
-25 25 М36×2-5Н6Н 36,5 41 6,3 (63)
-32 32 М45×2-5Н6Н 43 50 4 (40)

Предельно допустимые соотношения длины рукава и его диаметра Ду

Длина рукава, мм Предельные отклонения
Ду не более 50 мм Ду более 50 мм
250-1000 +10 +15
1000—1500 +30 +30
1500—3000 +40 +60
3000—6000 +100 +200

Металлорукав с арматурой конус-штуцер РГМ, основные разновидности

Металлорукав РГМ 012.31.11.КШ-8
Металлорукав РГМ 012.31.11.КШ-10
Металлорукав РГМ 012.31.11.КШ-14
Металлорукав РГМ 012.31.11.КШ-20
Металлорукав РГМ 012.31.11.КШ-25
Металлорукав РГМ 012.31.11.КШ-32

Металлорукава с арматурой конус-штуцер производятся любой длины и могут комплектоваться фитингами любых европейских и российских стандартов.
