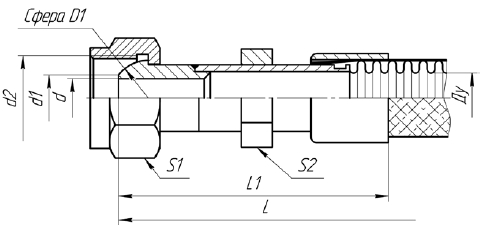

Г78. Металлическая гофра высокого давления МРВД с арматурой «Резьбовое соединение под приварку с коническим уплотнением»
Характеристики
| Ду | d | d1 | d2 | D1 | S1 | S2 | L1 |
| 8 | 6 | 9,5 | M 18X1,5 | 15,5 | 22 | 17 | 77 |
| 10 | 8 | 12,5 | M 20X1,5 | 17,5 | 27 | 19 | 78 |
| 12 | 10 | 13,5 | M 22X1,5 | 19,5 | 27 | 22 | 79 |
| 16 | 14 | 18,5 | M 27X1,5 | 24,5 | 32 | 27 | 80 |
| 20 | 18 | 21,5 | M 30X1,5 | 28 | 36 | 32 | 89 |
| 25 | 23 | 26,5 | M 36X1,5 | 34 | 41 | 41 | 91 |
| 32 | 30 | 34 | M 45X1,5 | 43 | 50 | 50 | 100 |
| 40 | 38 | 42 | M 52X1,5 | 50 | 60 | 55 | 108 |
| 50 | 48 | 52 | M 68X2,0 | 65 | 75 | 65 | 124,5 |
Размеры в таблице указаны в мм.
Материал:
нержавеющая сталь 12Х18Н10Т, 08Х18Н9 и их аналоги
-
