Металлические рукава с арматурой под приварку
Металлические рукава представляют собой гибкие, герметичные, гофрированные трубопроводы, покрытые оплеткой и встроенной концевой арматурой. Используются для компенсации монтажных и температурных деформаций жестких трубопроводов.
Применяют металлорукава и для транспортировки всевозможных сред, даже агрессивных и взрывоопасных. Соединяются с различными элементами трубопроводов. Металлические рукава применяются практически во всех видах промышленности, даже пищевой. Это говорит о высоких, санитарно – гигиенических показателях металлических рукавов.
Диаметр металлических рукавов разный от 6 до 350мм, в длину от 2500 до 6000мм. в случаях если длина рукава превысила 2метра, некоторые элементы металлического рукава могут производится при помощи негнущихся соединений, которые необходимо установить на опоры.
Основным фактором повышения срока эксплуатации металлического рукава является его профессиональный монтаж и грамотная эксплуатация на трубопроводе.

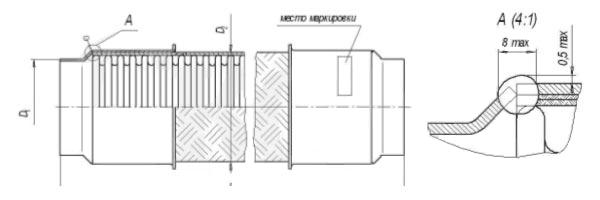

Ниже указаны модели металлических рукавов, которые изготовляются с арматурой под приварку.
Резьбовое соединение
| Обозначение | Dy | D1,мм | D2, мм | Ру,МПа (кгс/см2) |
| 010.31.11.ПП-8 | 8 | 10 | 14,7 | 15 (150) |
| -10 | 10 | 12 | 17,5 | 15 (150) |
| -14 | 14 | 18 | 20 | 10 (100) |
| -20 | 20 | 22 | 29 | 6,3 (63) |
| -25 | 25 | 28 | 36,5 | 6,3 (63) |
| -32 | 32 | 35 | 43 | 4 (40) |
| -40 | 40 | 46 | 55,5 | 2,5 (25) |
| -50 | 50 | 58 | 66,5 | 2,5 (25) |
| -65 | 65 | 76 | 77 | 2,5 (25) |
| -100 | 100 | 110 | 123 | 2,5 (25) |
| -125 | 125 | 135 | 157 | 2,5 (25) |
| -150 | 150 | 161 | 193 | 2 (20) |
| -200 | 200 | 222 | 243 | 1,6 (16) |
Предельно допустимые соотношения длины рукава и его диаметра Ду
| Длина рукава, мм | Предельные отклонения | |
| Ду не более 50 мм | Ду более 50 мм | |
| 250-1000 | +10 | +15 |
| 1000—1500 | +30 | +30 |
| 1500—3000 | +40 | +60 |
| 3000—6000 | +100 | +200 |
Металлорукав с арматурой под приварку РГМ, основные разновидности
Металлорукав РГМ 010.31.11.ПП-8
Металлорукав РГМ 010.31.11.ПП-10
Металлорукав РГМ 010.31.11.ПП-14
Металлорукав РГМ 010.31.11.ПП-20
Металлорукав РГМ 010.31.11.ПП-25
Металлорукав РГМ 010.31.11.ПП-32
Металлорукав РГМ 010.31.11.ПП-40
Металлорукав РГМ 010.31.11.ПП-50
Металлорукав РГМ 010.31.11.ПП-65
Металлорукав РГМ 010.31.11.ПП-100
Металлорукав РГМ 010.31.11.ПП-125
Металлорукав РГМ 010.31.11.ПП-150
Металлорукав РГМ 010.31.11.ПП-200
-
